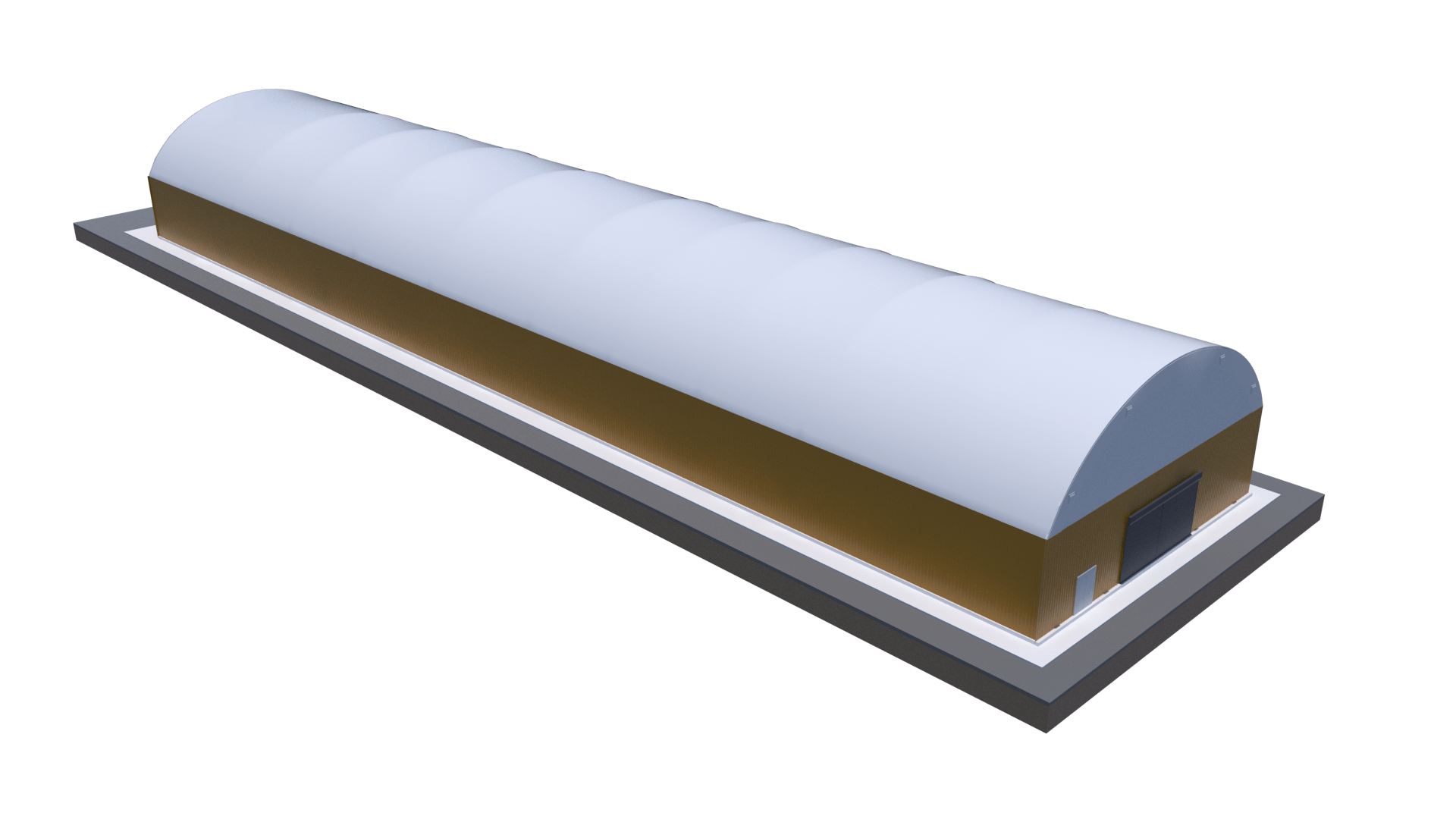

Тентовый утепленный ангар 24х85

Каждое сооружение, в каждом случае обладает рядом уникальных характеристик в зависимости от нагрузок, климата региона, особенностей участка, коммуникаций, материалов и прочих условий. Все типовые проекты так или иначе, всегда требуют внесения изменений и практически полной переработке проектной документации по большинству разделов. Соответственно указанная стоимость, является ориентировочной оценкой.

Размер:
24×85, высота стен 6 м, высота в коньке 12м

Снеговой район:
Ангар рассчитан на эксплуатацию в 3 снеговом районе

Ветровой район:
Каркасно-тентовый ангар рассчитан на эксплуатацию в 2 ветровом районе

Срок изготовления ангара:
не более 30 рабочих дней

Срок проведения работ по сборке ангара:
не более 45 календарных дней

Стоимость в базовой комплектации: 19 319 000 руб.

  • Каркас усиленный с расчетом на кран балку (грузоподъемность балки — до 10 тонн)
  • Внешнее и внутреннее тентовое покрытие
  • Теплоизоляционные маты 100мм
  • Ограждающие конструкции — сэндвич панели 100мм
  • Система отопления
  • Принудительная приточно-вытяжная вентиляция канального типа
  • Система освещения
  • Распашные ворота 4х4м — 2 шт
  • Монтажные работы

Фермы из профильных труб различного сечения.
Арочная разборная однопролетная конструкция.
Изготовлено из стали марки Ст. 3.

Антикоррозийное покрытие
Цинковый полимерный состав «Химгранд ЦПС». Покрытие устойчиво к воде, к растворам солей, кислот и щелочей, к нефти и нефтепродуктам. Класс прочности 8.8, покрытие метизов Ц9

Система воздушного отопления реализуется с применением тепловентиляторов NEW Volcano VR различной мощности, расположенных по бокам ангара.  Управление тепловентиляторами производиться на выносном пульте управления, возможно программное изменение интенсивности работы вентилятора и изменение внутренней температуры. Система снабжается датчиком внутренней температуры.

Расчет предварительный, требуется проектирование.
В стоимость не входит котельная.

Приточно-вытяжная вентиляция с механическим побуждением — состоит из приточной и вытяжной установок.

Установка представляет собой набор канального оборудования в состав которой входит: автоматическая утепленная заслонка, фильтр кассетный, теплообменник (теплоноситель вода), смесительный узел, комплект гибких вставок, вентилятор, комплект датчиков и щит управления с возможностью устанавливать температуру поступающего воздуха в помещение, с контролем за состоянием засорения фильтра и контроль за работой вентилятора.

Вытяжная установка представляет собой набор канального оборудования, в состав которого входит: автоматическая утепленная заслонка, комплект гибких вставок, вентилятор.

Требуется проектирование

Система освещения манежа: светодиодные светильники.

  • Гарантия до 60 месяцев.
  • Расчетный срок службы 98000 часов.
  • Освещенность по полу не менее 300lx.

Работает в двух режимах — дежурный и повседневный с делением ангара на зоны.
