Многофункциональный комплекс 24х44

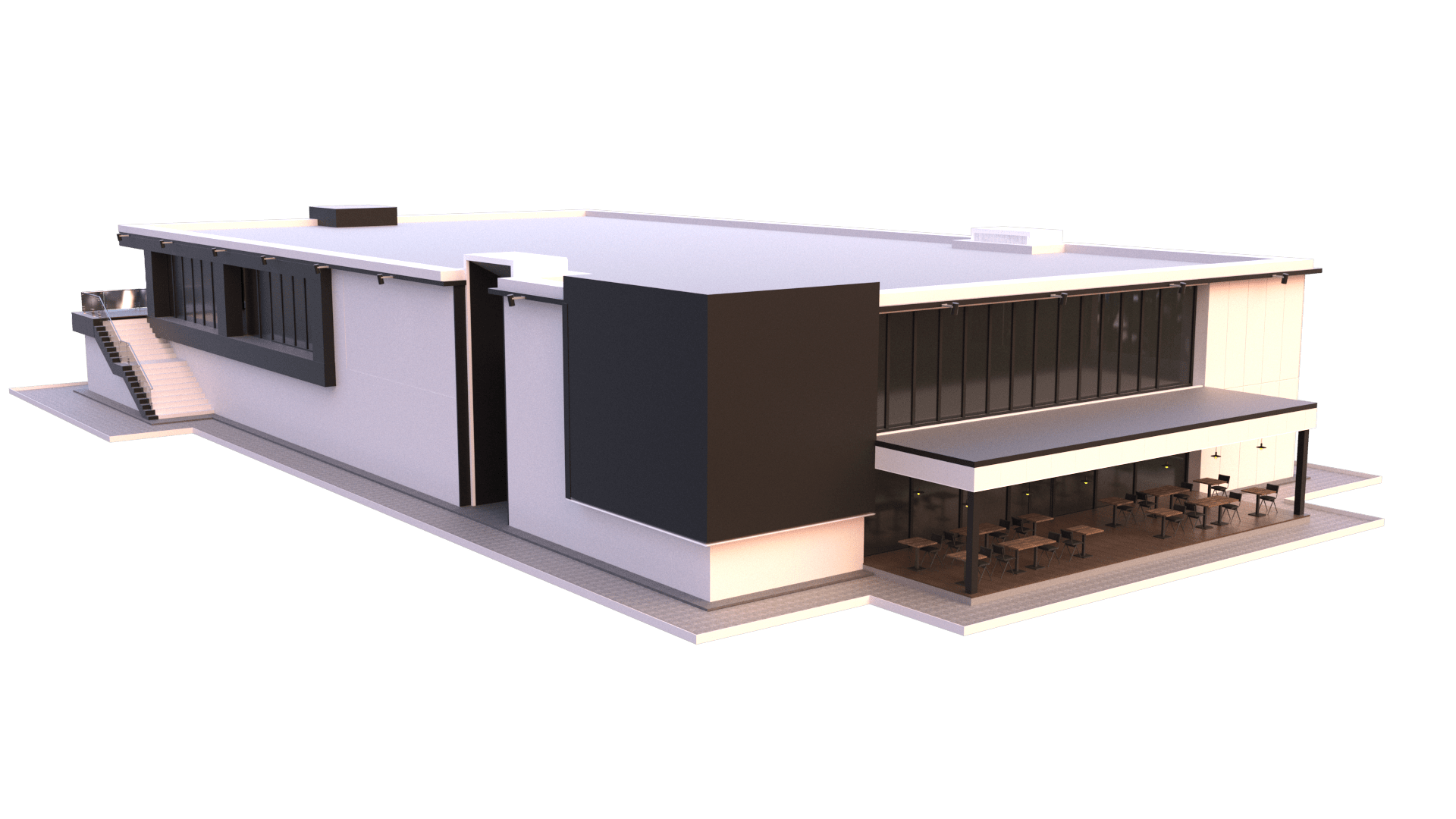

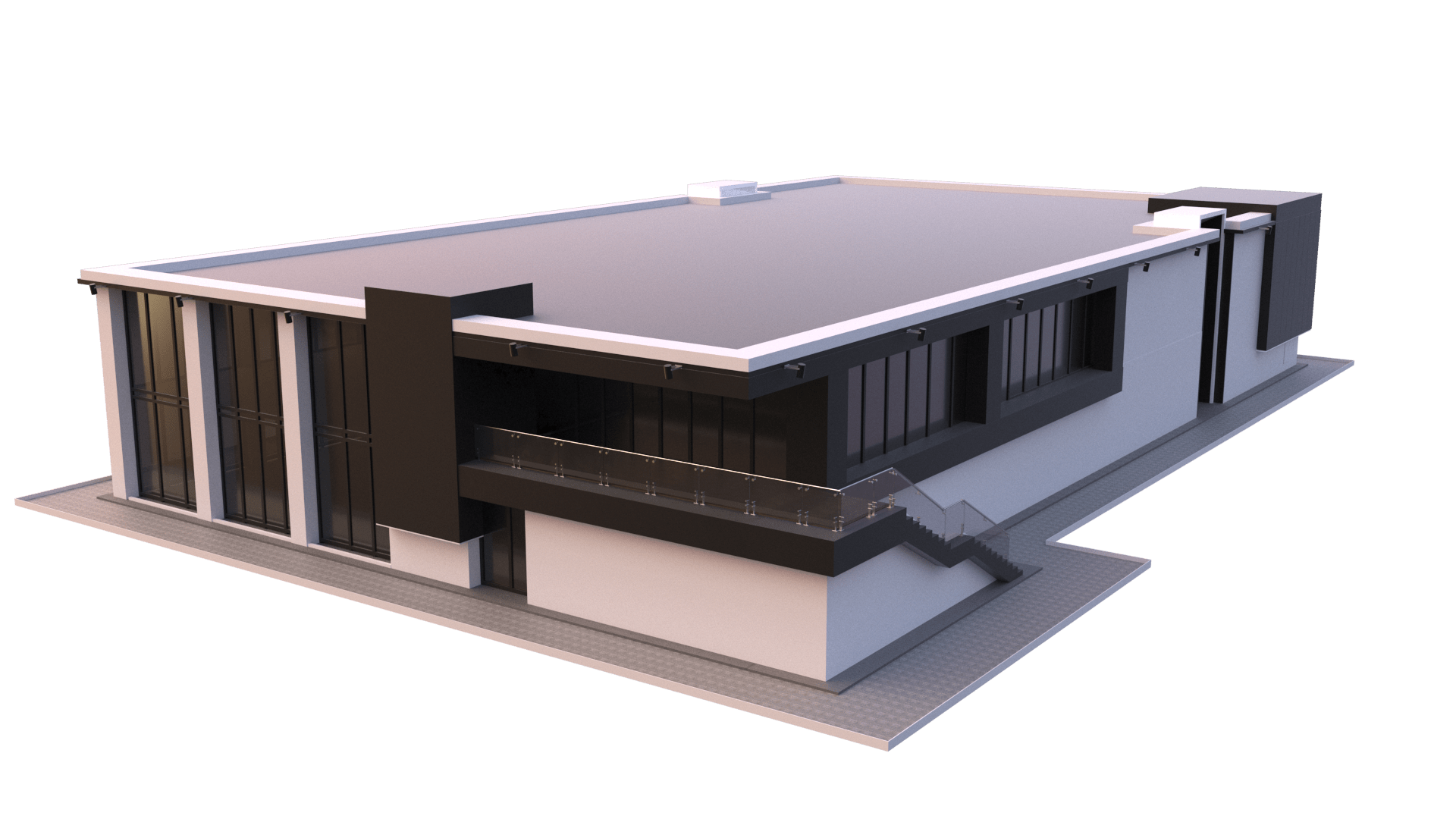

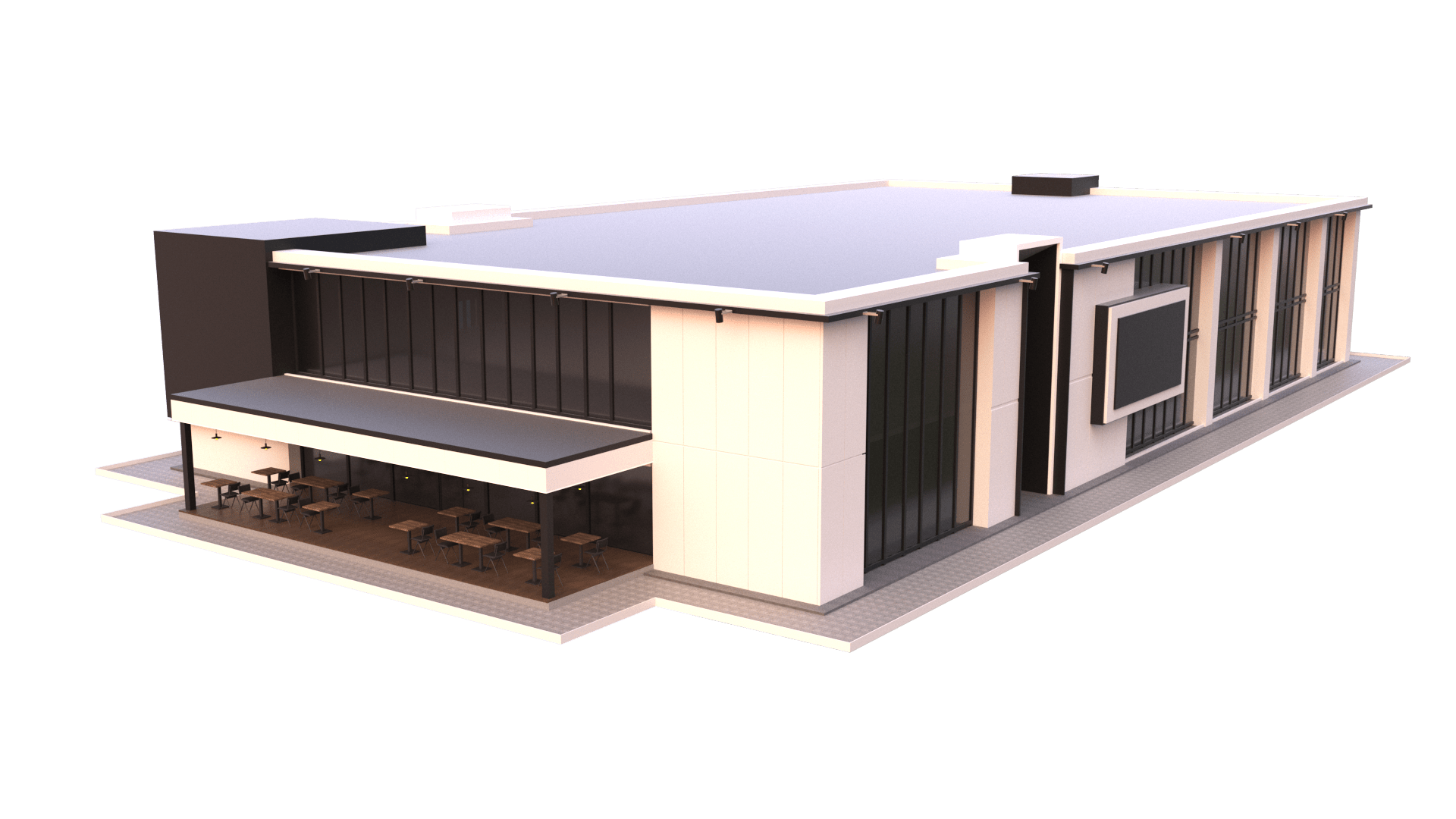

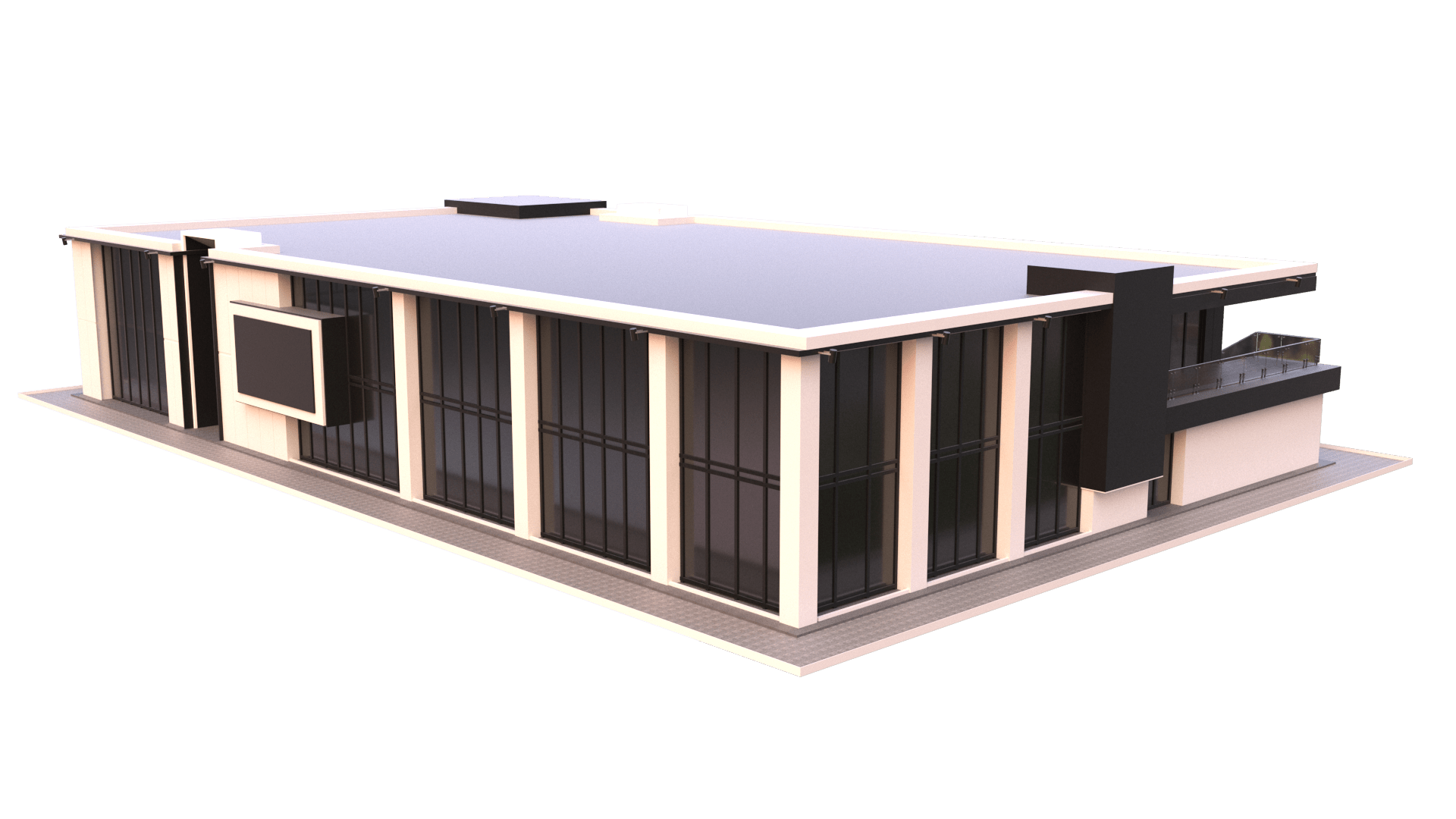

Проект многофункционального комплекса

Размер: 24×44
Высота: 9 м
Площадь: 1056 м2

Проект объекта капитального строительства. Разработан в составе группы плоскостных и вспомогательных спортивных сооружений.

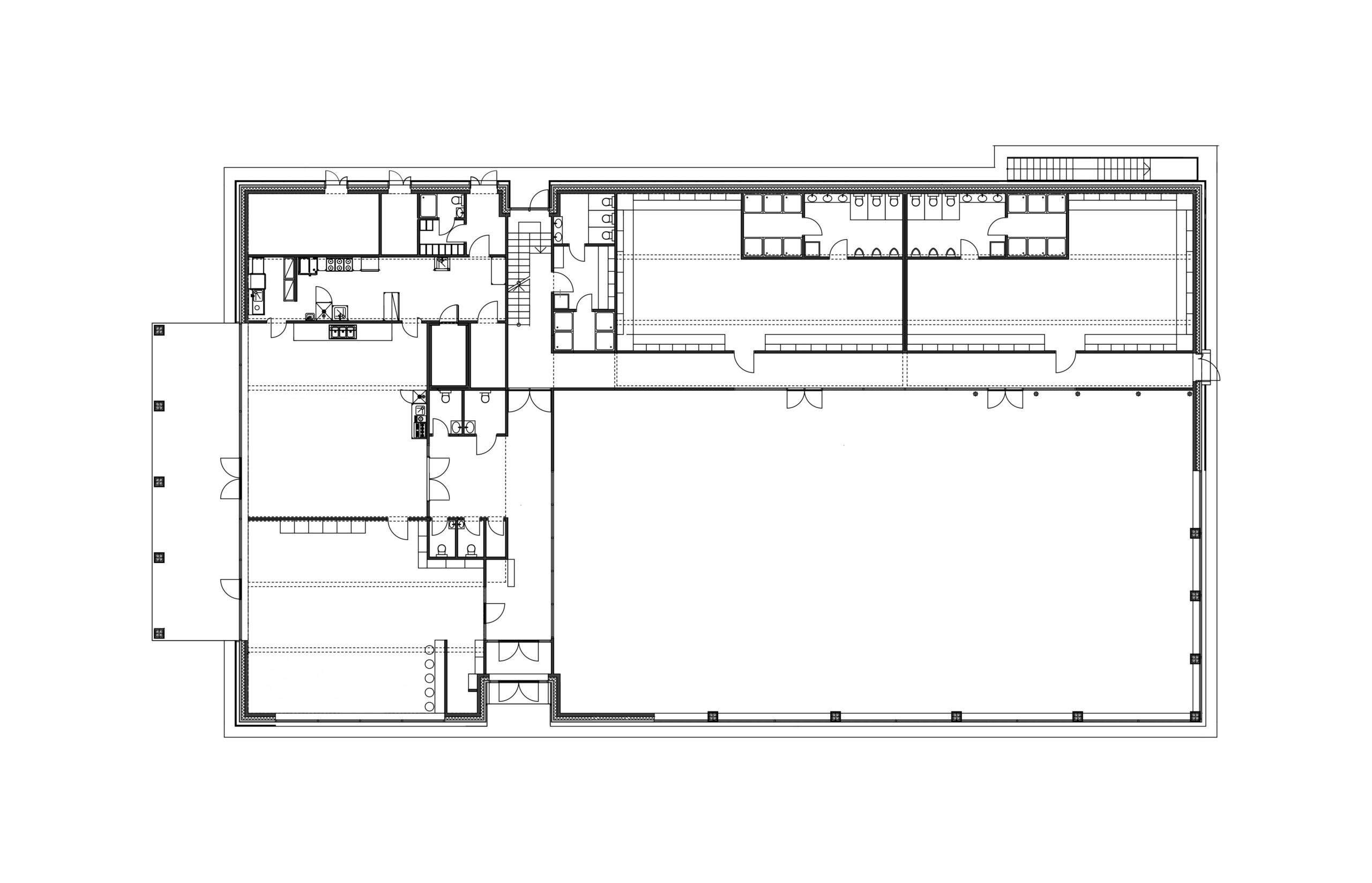

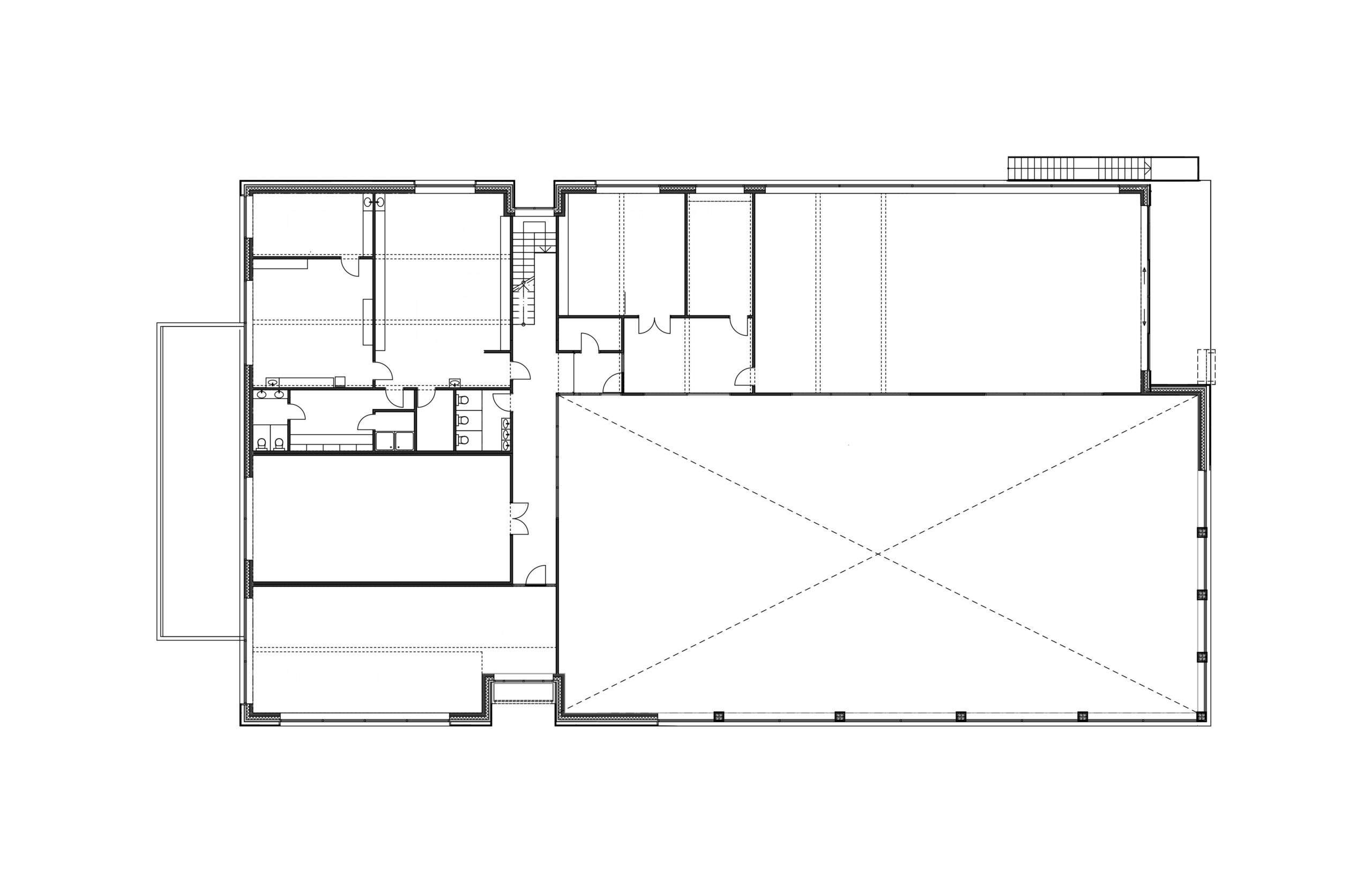

Проект многофункционального комплекса включает универсальный зала на 435 кв.м (15х29 — для волейбола, баскетбола и свободного назначения) и пространства свободной планировки (До 200 кв.м — на первом этаже. До 260 кв.м — на втором этаже). Так же предусмотрены зоны для душевых, сектора для кафе, кухни и офисные помещения с отдельными входными группами. Конфигурация применима не только к спорту, но и может быть адаптирована под торгово-развлекательный комплекс с минимальными изменениями проектной документация.



Срок изготовления металлоконструкций:
в течение 60 календарных дней.

Срок проведения строительно-монтажных работ:
не более 180 календарных дней.

Цена изготовления конструкций и строительно-монтажных работ (включая базовую комплектацию): 52 711 000 руб*

* Не является офертой. Цена указана без учета фундамента, логистики, котельной и подключения к внешним сетям.

  • Металлокаркас
  • Ограждающие конструкции
  • Панорамное остекление
  • Универсальные спортивные покрытия
  • Система воздушного отопления
  • Система вентиляция
  • Система освещения

Стальные колонны из двутавра со связями, ригеля каркаса из швеллеров различного сечения.
Изготовлено из стали марки Ст. 3.

Антикоррозийное покрытие
холодное цинкование в соответствии с требованиями СП 28.13330.2012.2012 + огнезащита. ( СНиП 2.03.11-85). Класс прочности 8.8, покрытие метизов Ц9

Система воздушного отопления реализуется с применением тепловентиляторов различной мощности.  Управление тепловентиляторами производиться на выносном пульте управления, возможно программное изменение интенсивности работы вентилятора и изменение внутренней температуры. Система снабжается датчиком внутренней температуры.

В стоимость не включена котельная.

Приточно-вытяжная вентиляция с механическим побуждением — состоит из приточной и вытяжной установок.

Установка представляет собой набор канального оборудования в состав которой входит: автоматическая утепленная заслонка, фильтр кассетный, теплообменник (теплоноситель вода), смесительный узел, комплект гибких вставок, вентилятор, комплект датчиков и щит управления с возможностью устанавливать температуру поступающего воздуха в помещение, с контролем за состоянием засорения фильтра и контроль за работой вентилятора.

Вытяжная установка представляет собой набор канального оборудования, в состав которого входит: автоматическая утепленная заслонка, комплект гибких вставок, вентилятор.

Требуется проектирование

Система освещения манежа: светодиодные светильники серия Sport Line

  • Гарантия до 60 месяцев.
  • Расчетный срок службы 98000 часов.
  • Освещенность по полу не менее 500lx.

Работает в трёх режимах — дежурный, соревновательный и тренировочный с делением комплекса на зоны и степени освещенности.
