Крытое футбольное поле 40х60 для формата игры 8 на 8

Каждое сооружение, в каждом случае обладает рядом уникальных характеристик в зависимости от нагрузок, климата региона, особенностей участка, коммуникаций, материалов и прочих условий. Все типовые проекты так или иначе, всегда требуют внесения изменений и практически полной переработке проектной документации по большинству разделов. Соответственно указанная стоимость, является ориентировочной оценкой.

Размер:

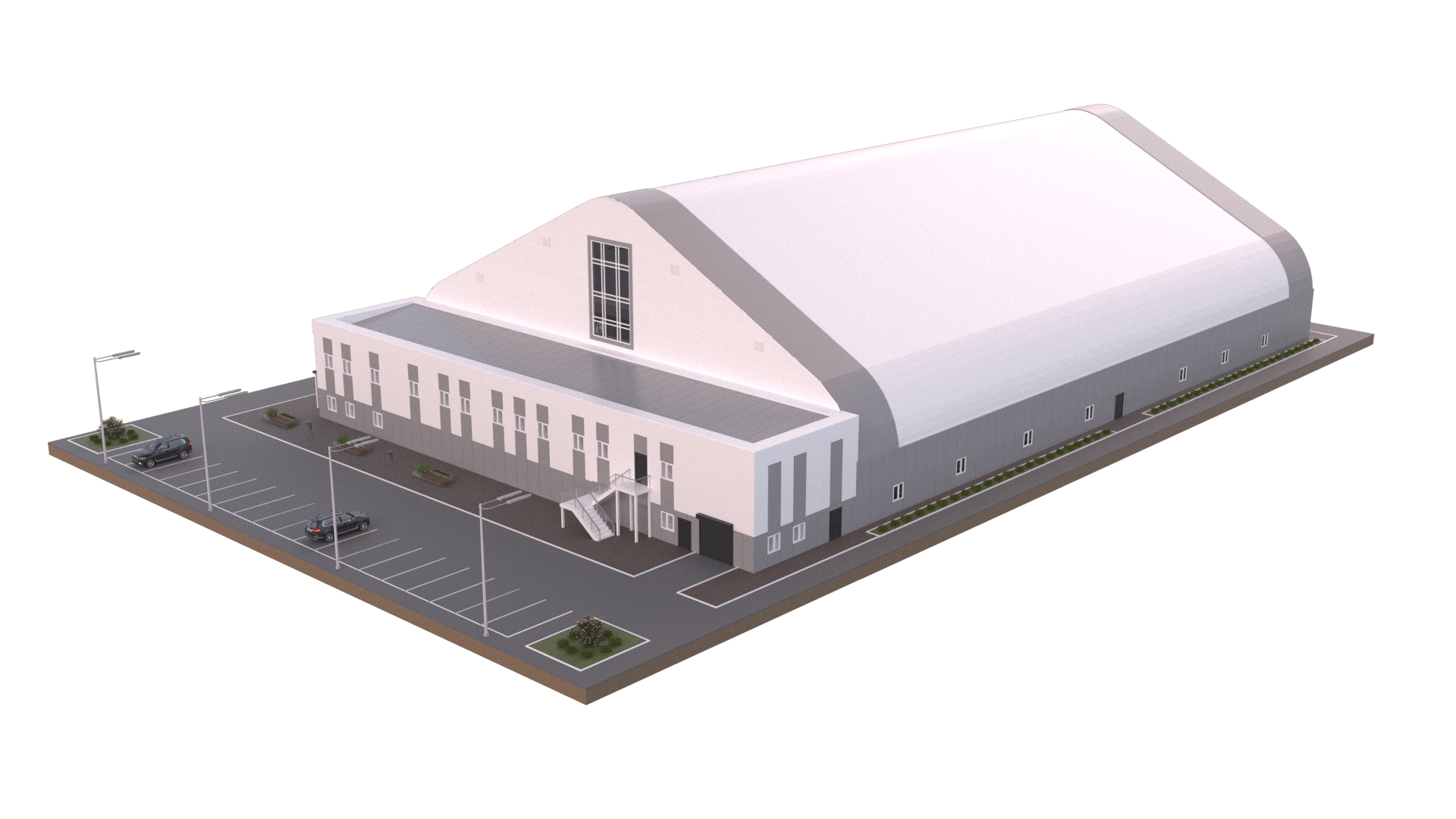

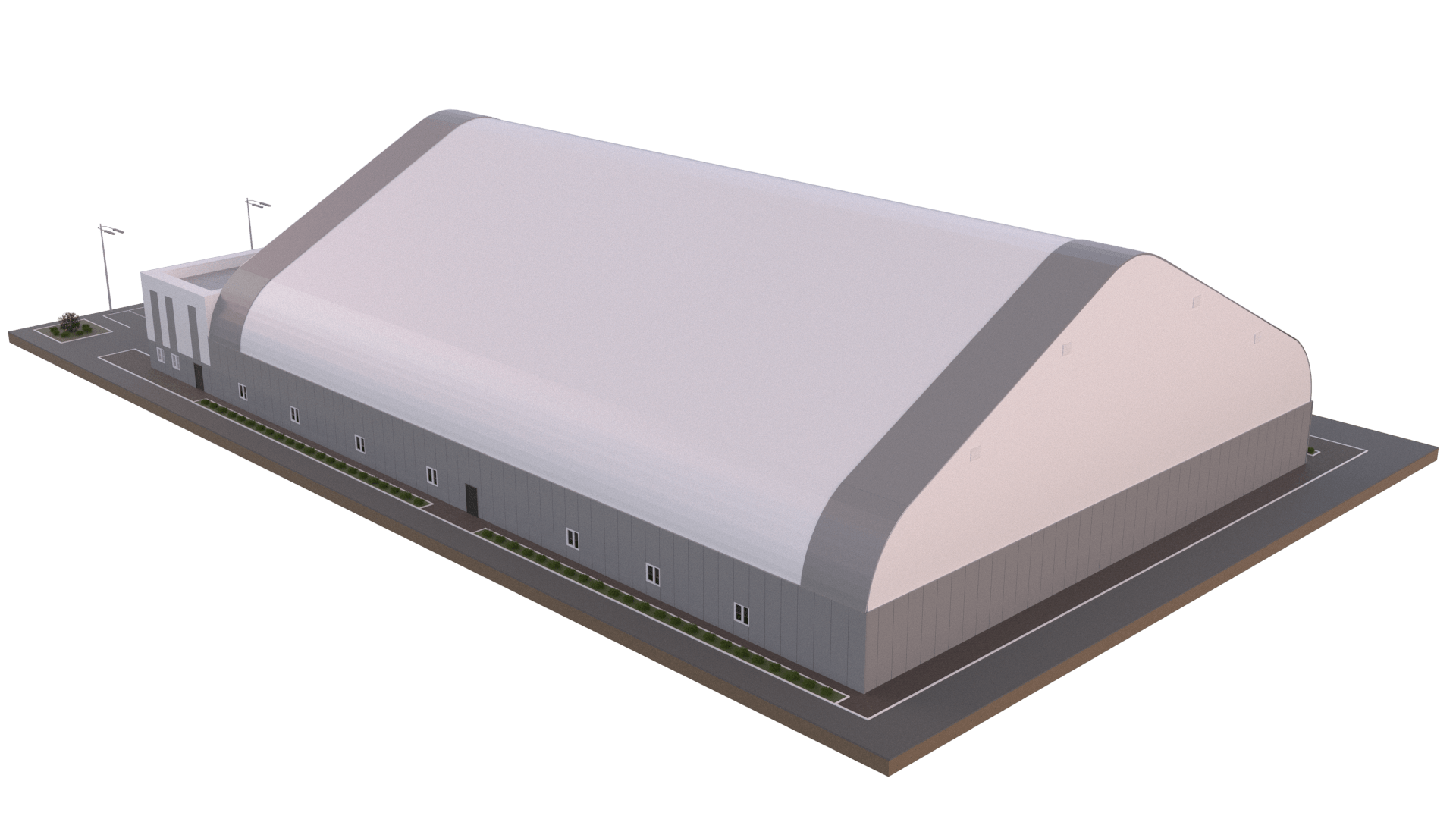

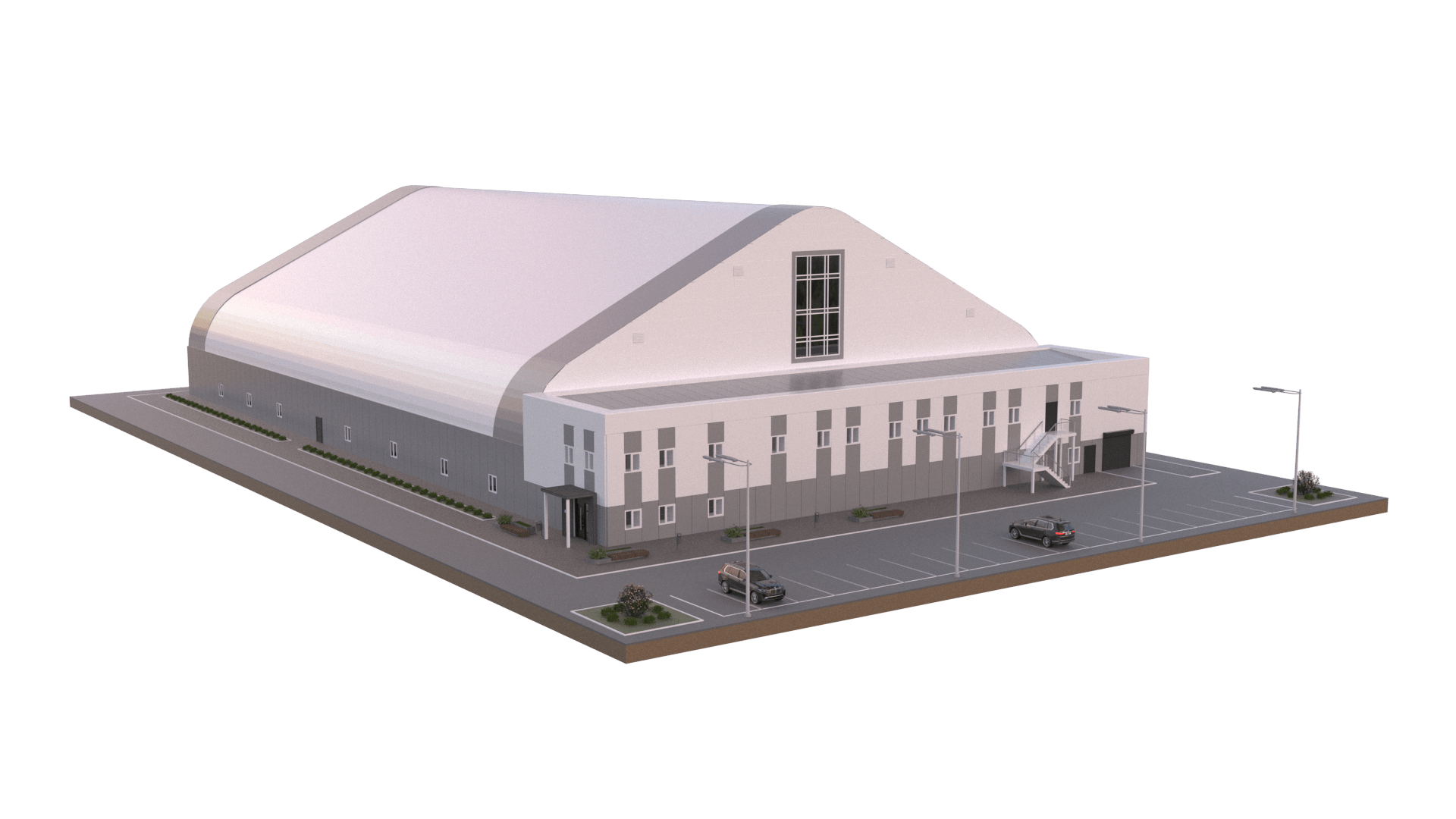

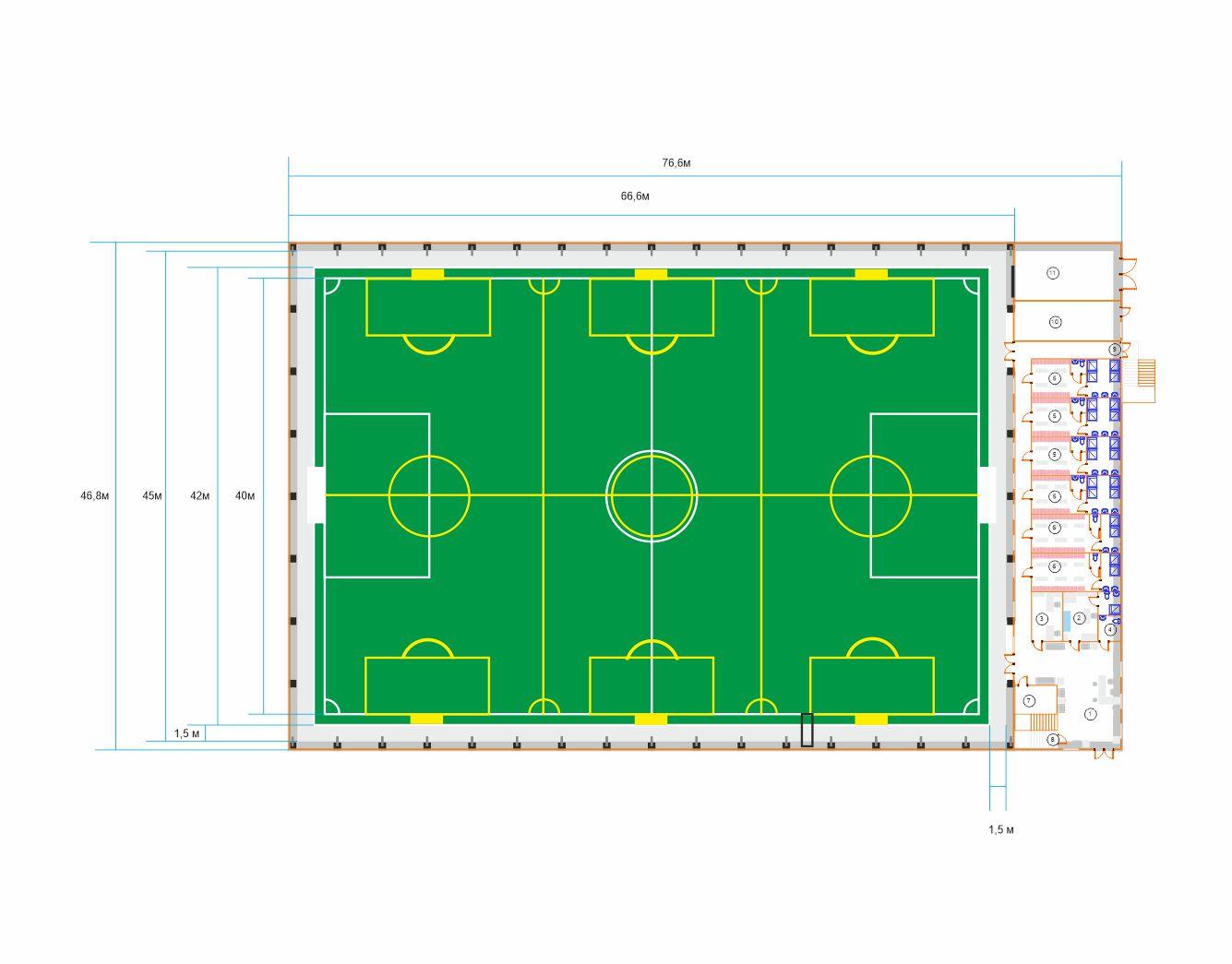

Сооружение 47×67 с двухэтажным административным корпусом 10х46. Футбольное поле в границах аутов 40х60 для игры в формате 8 на 8

Снеговой и ветровой район:
Крытое футбольное поле рассчитано на эксплуатацию в 3 снеговом и 2 ветровом районе в соответствии с СП.

Срок изготовления металлоконструкций футбольного манежа и комплектации:
не более 50 рабочих дней

Срок проведения работ по сборке:
не более 45 календарных дней

Цена крытого футбольного поля

в базовой комплектации, включая АБК в черновом исполнении

118746000

* Не является офертой. Цена указана без учёта фундамента, логистики, котельной и подключения к внешним коммуникациям.

  • Металлоконструкция укрытия поля включая монтаж
  • Внешнее (900 г/м.кв Г1) и внутреннее (650г/м.кв Г1) тентовое покрытие
  • Утеплитель 100мм
  • Основания под укладку газона — пирог из щебня разной фракции с гранитным отсевом
  • Искусственный газон «StemGrass» FIFA 60 мм — с учетом кварцевого песка, резиновой крошки, разметочной ленты,
    клея, а так же работ по укладке.
  • Система воздушного отопления на основе тепловентиляторов Volcano VR2
  • Принудительная канальная приточно-вытяжная система вентиляции
  • Система освещения манежа на основе светодиодных светильников включая щитовое оборудование и разводку.

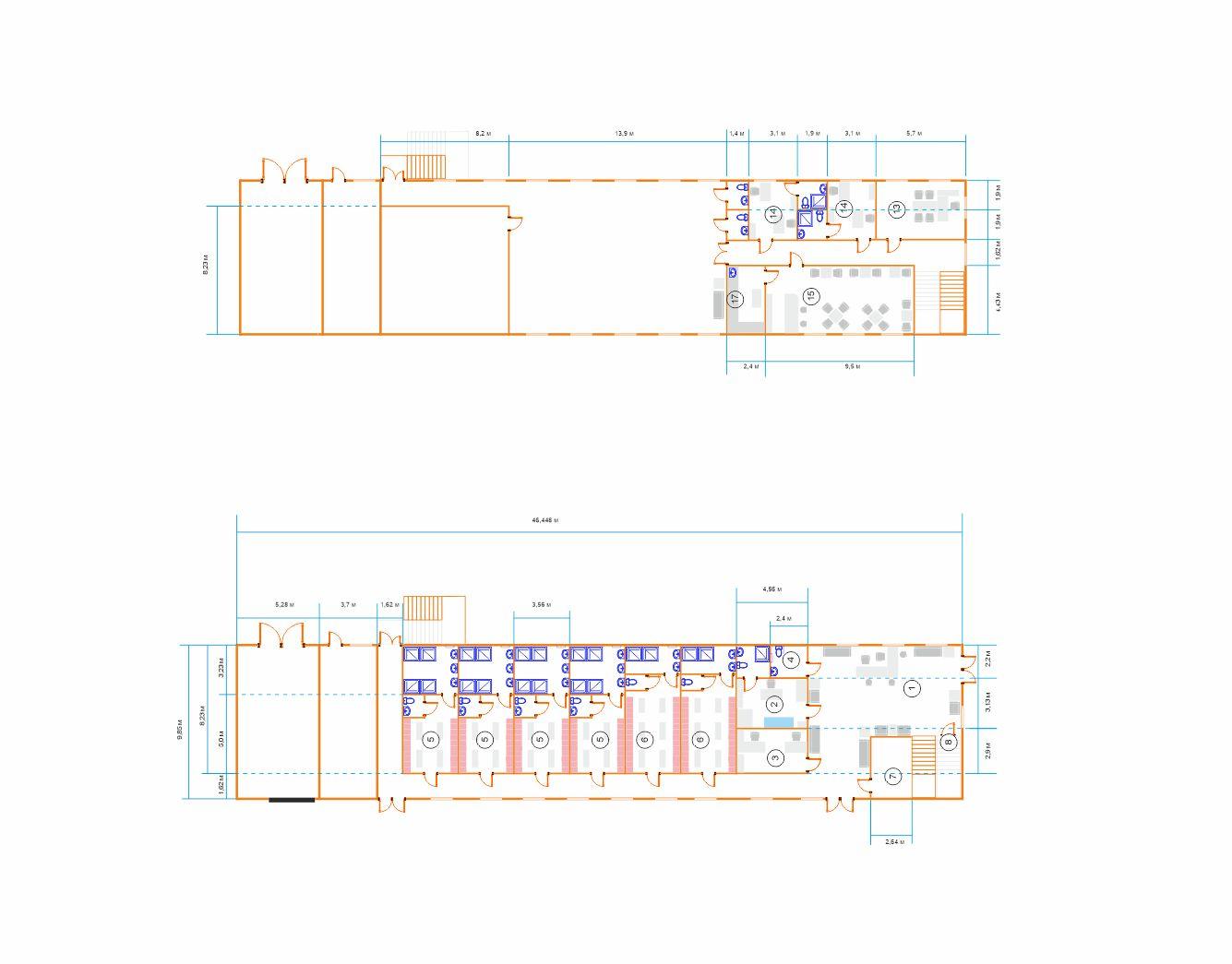

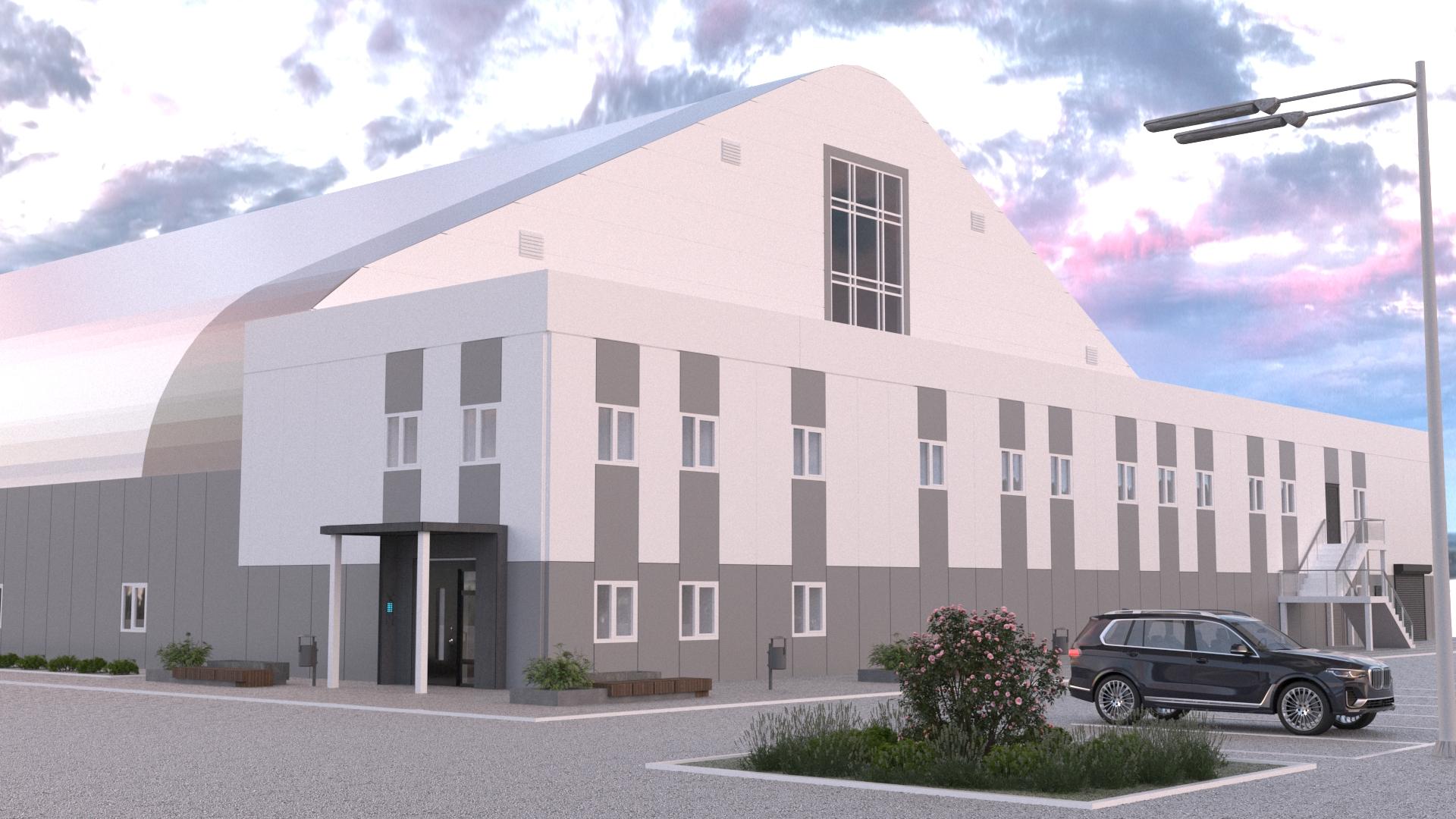

  • Административно-бытовой комплекс (АБК) 10х46м (2 этажа) — В стоимость входят, фундаменты, межэтажные перекрытия 250мм (по нагрузку 600кг на кв.м), м/к АБК, сэндвич панели, монтаж, техника. Без учета  остекления и чистовой отделки.

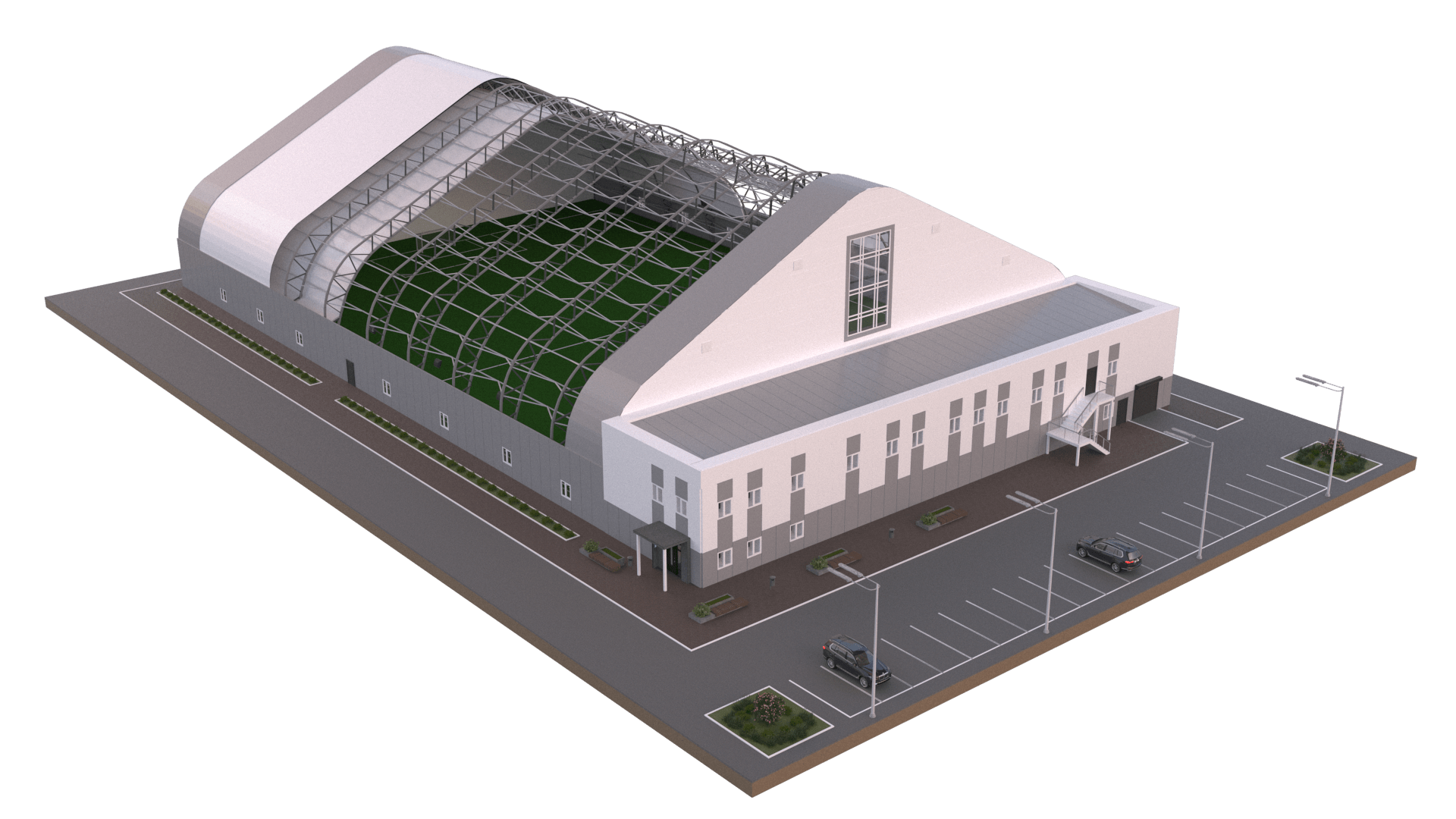

Фермы из профильных труб различного сечения.
Арочная разборная однопролетная конструкция.

Антикоррозийное покрытие
холодное цинкование в соответствии с требованиями СП 28.13330.2012.2012. ( СНиП 2.03.11-85). Покрытие устойчиво к воде, к растворам солей, кислот и щелочей, к нефти и нефтепродуктам. Класс прочности 8.8, покрытие метизов Ц9

  • Искусственная трава «StemGrass» FIFA 60 мм — в соответствии стандартов FIFA, FIH, World Rugby, ITF.
  • высота ворса 60 мм,
  • линейная плотность — 15000/6 Dtex,
  • толщина нити — 310 мкр,
    количество стежков на м2 — 9200 шт,
  • нить монофиламентная, сечение волокна ромбовидное, с ребром жесткости.

Система воздушного отопления реализуется с применением тепловентиляторов NEW Volcano VR различной мощности, расположенных по бокам ангара.  Управление тепловентиляторами производиться на выносном пульте управления, возможно программное изменение интенсивности работы вентилятора и изменение внутренней температуры. Система снабжается датчиком внутренней температуры.

Расчет предварительный, требуется проектирование.
В стоимость не входит котельная.

Приточно-вытяжная вентиляция с механическим побуждением — состоит из приточной и вытяжной установок.

Установка представляет собой набор канального оборудования в состав которой входит: автоматическая утепленная заслонка, фильтр кассетный, теплообменник (теплоноситель вода), смесительный узел, комплект гибких вставок, вентилятор, комплект датчиков и щит управления с возможностью устанавливать температуру поступающего воздуха в помещение, с контролем за состоянием засорения фильтра и контроль за работой вентилятора.

Вытяжная установка представляет собой набор канального оборудования, в состав которого входит: автоматическая утепленная заслонка, комплект гибких вставок, вентилятор.

Требуется проектирование

Система освещения манежа: светодиодные светильники серия Sport Line

  • Гарантия до 60 месяцев.
  • Расчетный срок службы 98000 часов.
  • Освещенность по полу не менее 500lx.

Работает в трёх режимах — дежурный, соревновательный и тренировочный с делением комплекса на зоны и степени освещенности.
