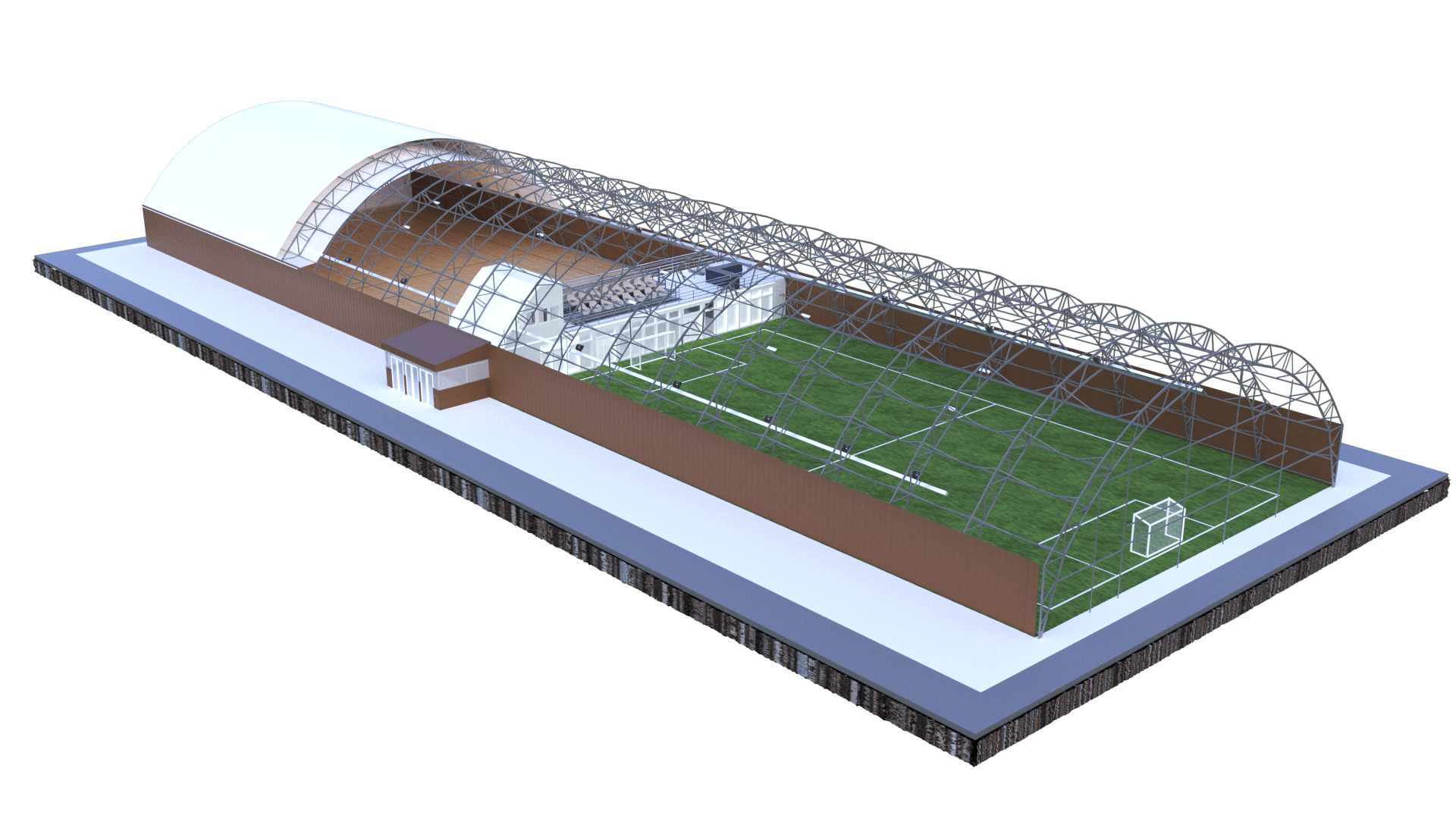

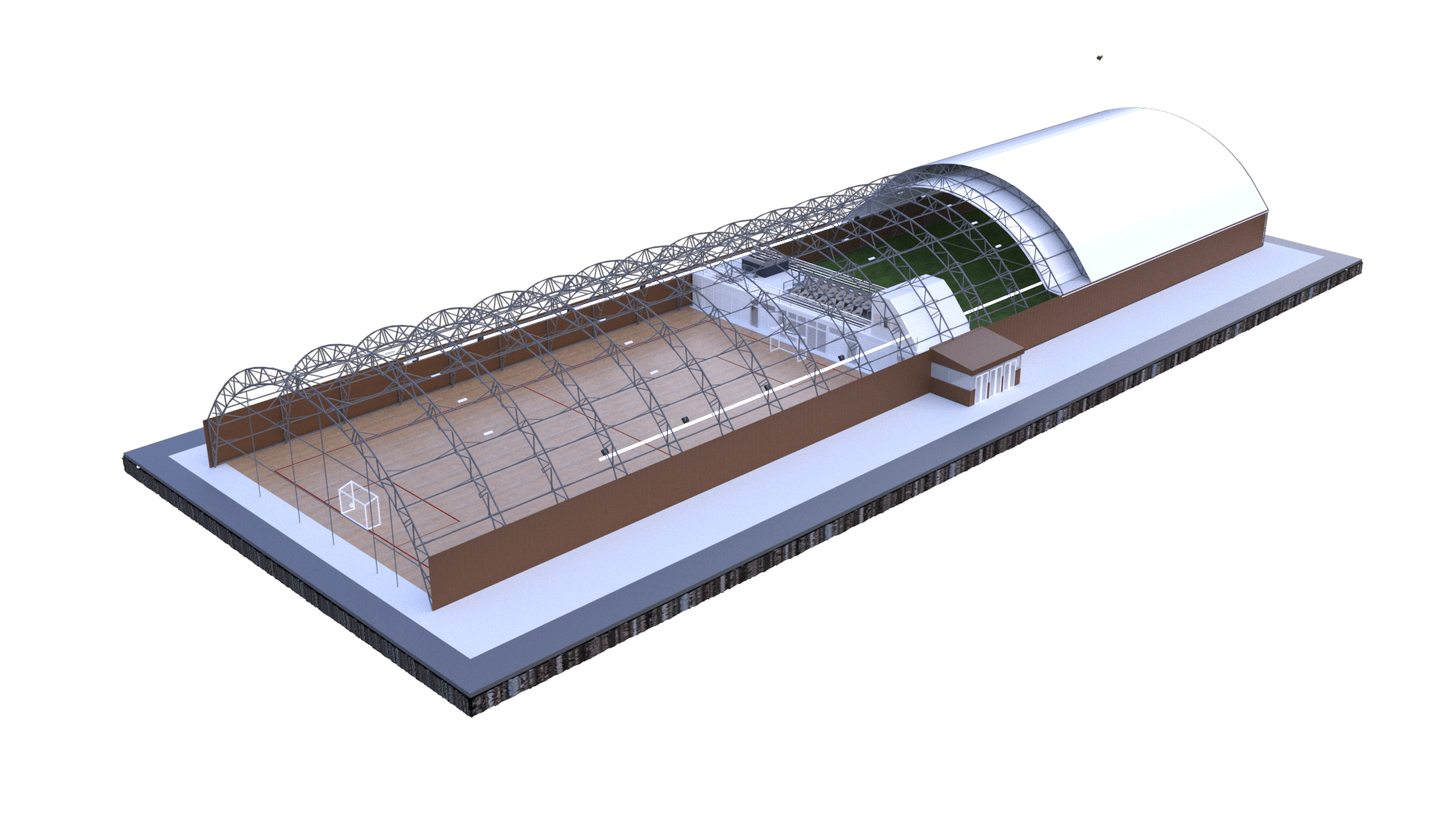

Футбольный манеж на 2 поля

Каждое сооружение, в каждом случае обладает рядом уникальных характеристик в зависимости от нагрузок, климата региона, особенностей участка, коммуникаций, материалов и прочих условий. Все типовые проекты так или иначе, всегда требуют внесения изменений и практически полной переработке проектной документации по большинству разделов. Соответственно указанная стоимость, является ориентировочной оценкой.

Размер:
24×90 (с АБК 8х22м) на два футбольных поля 20×40

Регион:
Футбольный манеж рассчитан на эксплуатацию в 3-м снеговом и 2-ом ветровом районе.

Срок изготовления каркаса футбольного манежа и комплектации:
не более 50 рабочих дней

Срок проведения работ по сборке:
не более 45 календарных дней

Цена (включая базовую комплектацию): 28 946 000 руб*



* Не является офертой. Цена указана без учета фундамента, логистики и подключения к внешним сетям.

  • Каркас
  • Внешнее и внутреннее тентовое покрытие
  • Утеплитель 100мм
  • Подготовка основания под укладку газона
  • Искусственный газон KONYGREEN® с учетом кварцевого песка, резиновой крошки, разметочной ленты,
    клея, а так же работ по укладке.
  • Система воздушного отопления Volcano
  • Принудительная приточно-вытяжная вентиляция
  • Система освещения манежа
  • АБК 8х22м — одноэтажная консоль с открытой площадкой второго яруса.
    различного сечения., изготовлен согласно конструкторской документации и СНиП
  • Монтажные работы

Фермы из профильных труб различного сечения.
Арочная разборная однопролетная конструкция.

Антикоррозийное покрытие
Цинково-полимерный состав. Покрытие устойчиво к воде, к растворам солей, кислот и щелочей, к нефти и нефтепродуктам.

  • Искусственный газон KONYGREEN® TM40(e)+ производства KOLON Glotech (Южная Корея) — лицензиат ФИФА.
  • высота ворса 40 мм,
  • линейная плотность — 15000/6 Dtex,
  • толщина нити — 310 мкр,
    количество стежков на м2 — 9200 шт,
  • нить монофиламентная, сечение волокна ромбовидное, с ребром жесткости.

Система воздушного отопления реализуется с применением тепловентиляторов NEW Volcano VR различной мощности, расположенных по бокам ангара.  Управление тепловентиляторами производиться на выносном пульте управления, возможно программное изменение интенсивности работы вентилятора и изменение внутренней температуры. Система снабжается датчиком внутренней температуры.

Расчет предварительный, требуется проектирование.
В стоимость не входит котельная.

Приточно-вытяжная вентиляция с механическим побуждением — состоит из приточной и вытяжной установок.

Установка представляет собой набор канального оборудования в состав которой входит: автоматическая утепленная заслонка, фильтр кассетный, теплообменник (теплоноситель вода), смесительный узел, комплект гибких вставок, вентилятор, комплект датчиков и щит управления с возможностью устанавливать температуру поступающего воздуха в помещение, с контролем за состоянием засорения фильтра и контроль за работой вентилятора.

Вытяжная установка представляет собой набор канального оборудования, в состав которого входит: автоматическая утепленная заслонка, комплект гибких вставок, вентилятор.

Требуется проектирование

Система освещения манежа: светодиодные светильники серия Sport Line

  • Гарантия до 60 месяцев.
  • Расчетный срок службы 98000 часов.
  • Освещенность по полу не менее 500lx.

Работает в трёх режимах — дежурный, соревновательный и тренировочный с делением комплекса на зоны и степени освещенности.

Другие решения

blank image

Спорт

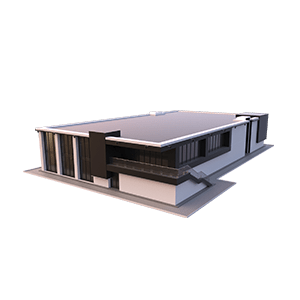

Многофункциональный комплекс 24х44

blank image

Спорт, Футбольные поля

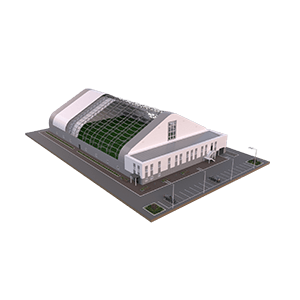

Крытое футбольное поле 40х60 для формата игры 8 на 8

blank image

Крытые теннисные корты, Спорт

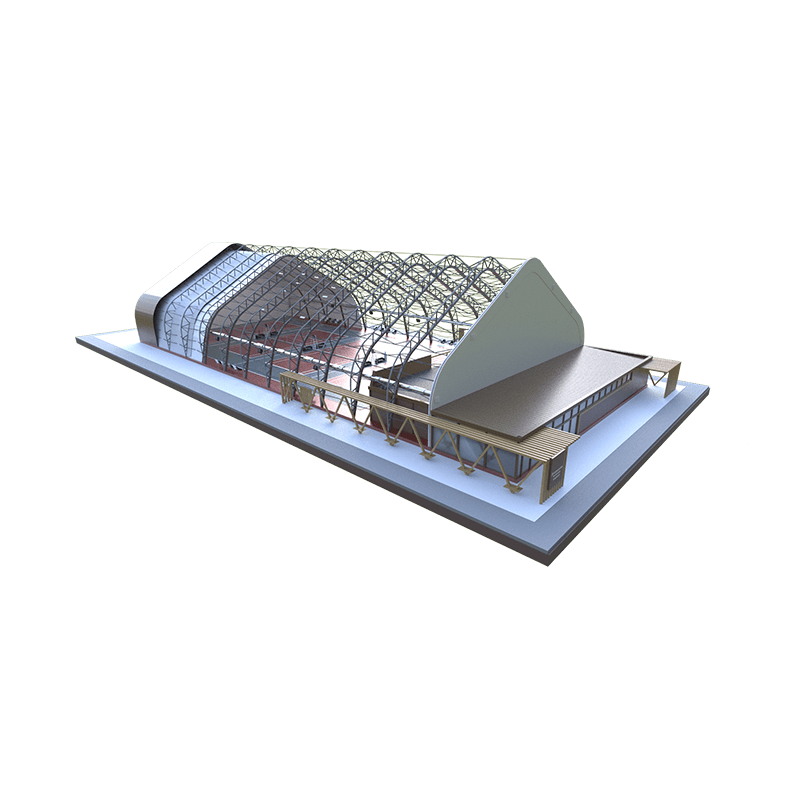

4 крытых теннисных корта с АБК внутри сооружения

blank image

Крытые теннисные корты, Спорт

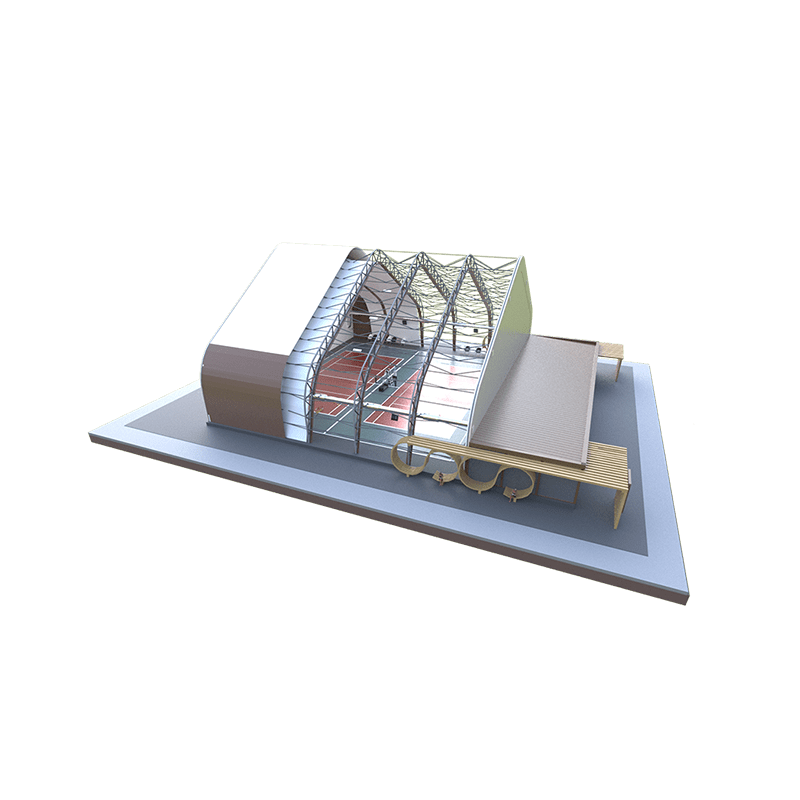

Проект на 2 крытых теннисных корта

blank image

Спорт, Футбольные поля

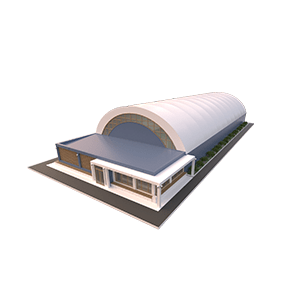

Футбольный манеж на 1 поле

blank image

Склады, ангары

Производственный корпус 26х26х8м

blank image

Склады, ангары

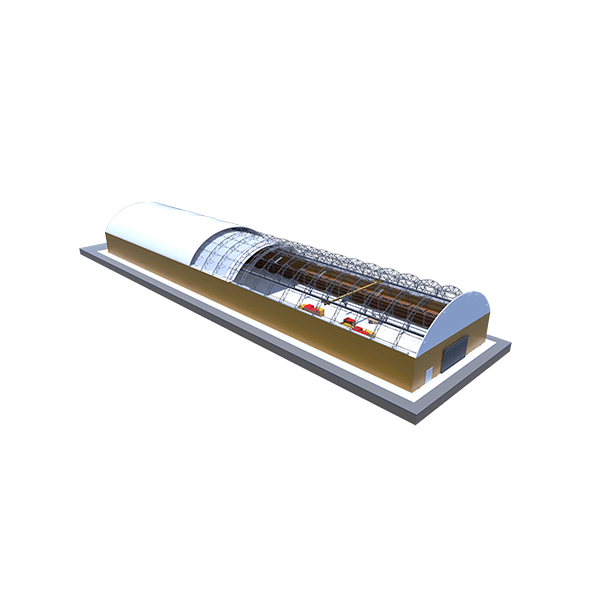

Тентовый утепленный ангар 24х85

blank image

Крытые теннисные корты, Спорт

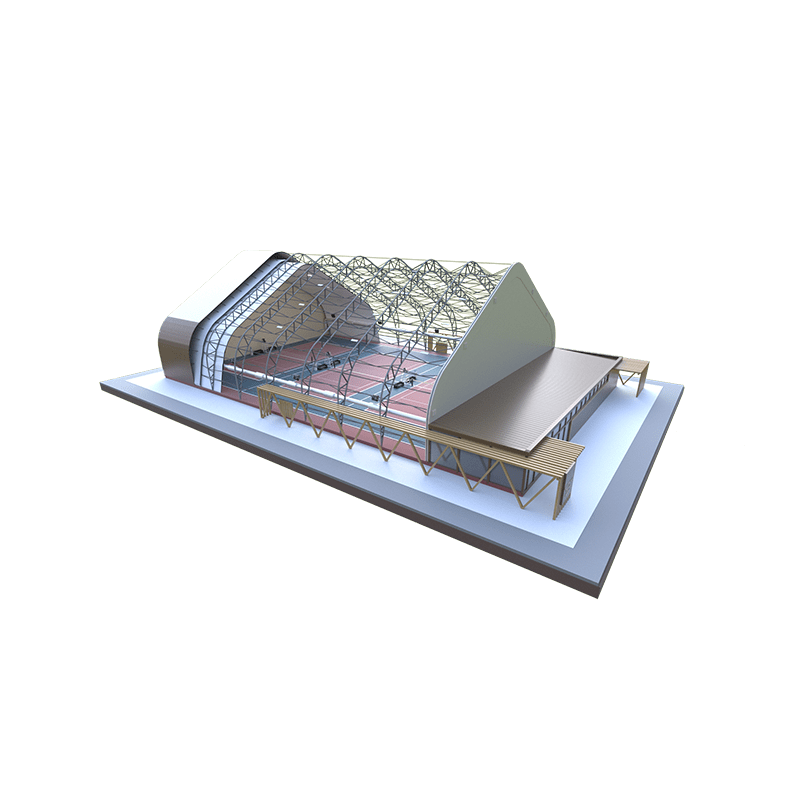

Теннисный манеж на 3 корта

blank image

Спорт, Футбольные поля

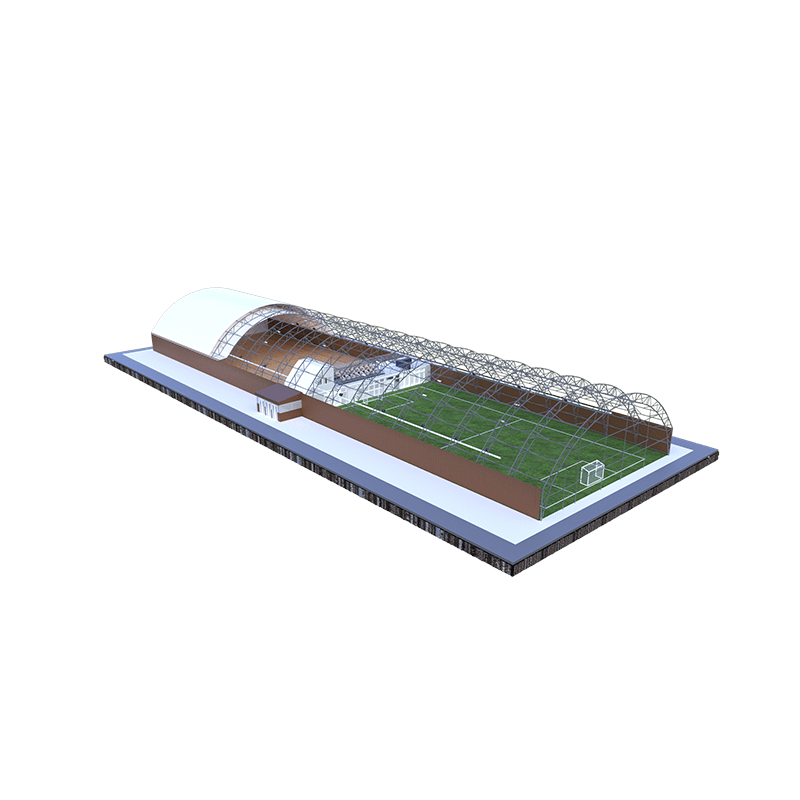

Футбольный манеж на 2 поля

blank image

Склады, ангары

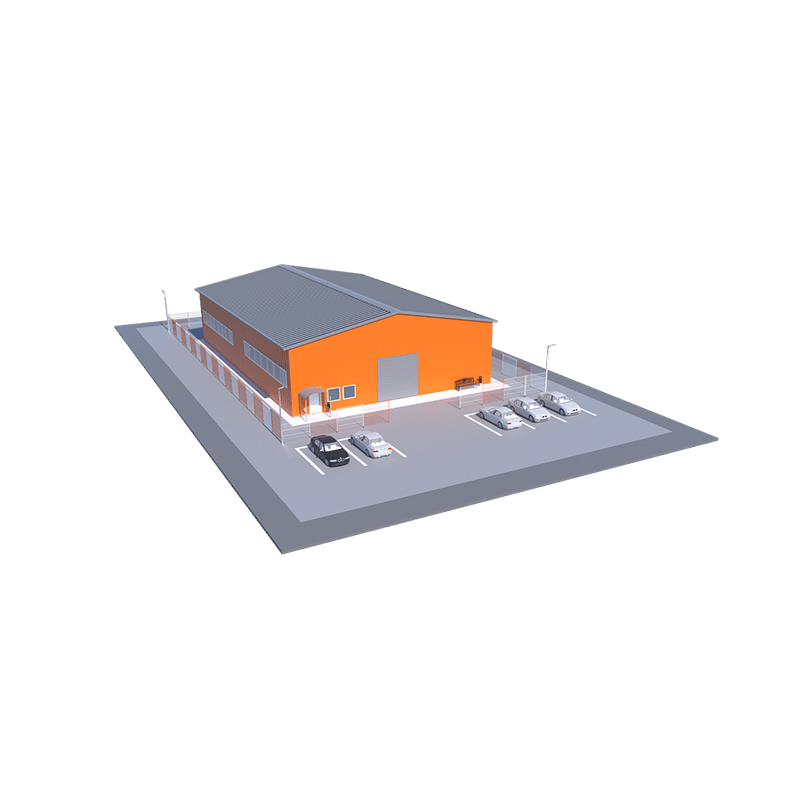

Склад 20х50х8 (1000 кв.м.)

blank image

Склады, ангары

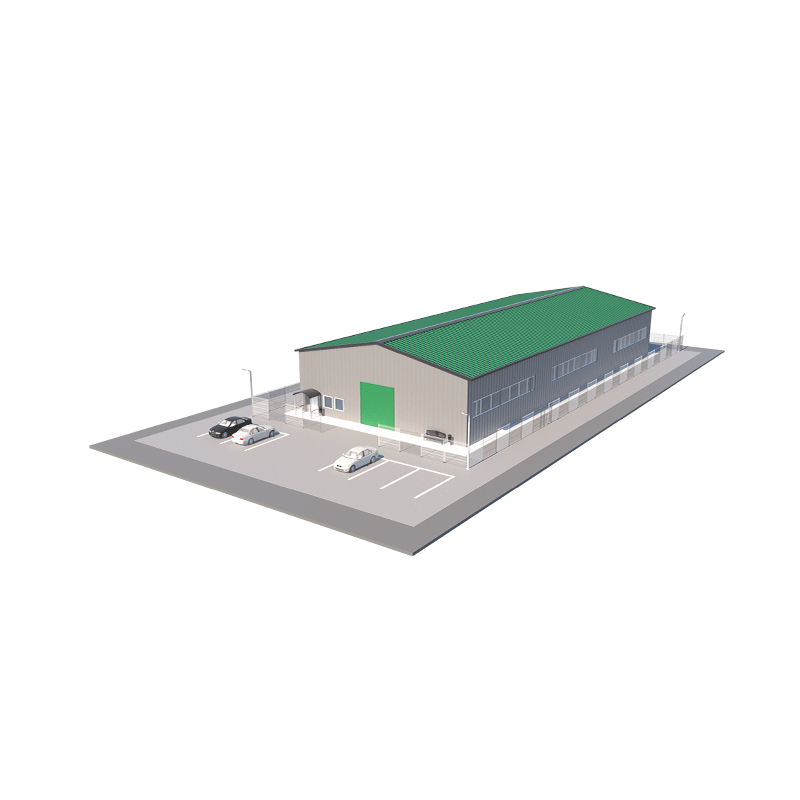

Склад 20х30х8 (600 кв.м)
